При монтаже дымохода через крышу критическое значение имеют точный отступ от деревянных конструкций, подбор узлов с проверенной огнестойкостью и грамотная герметизация всех соединений. Нарушение этих параметров приводит к перегреву кровли и риску возгорания.
Надёжная герметизация стыков предотвращает проникновение осадков и образование конденсата, что напрямую влияет на срок службы дымохода и крыши. При этом важно предусмотреть вентиляцию кровельного пирога: без неё влага будет скапливаться в утеплителе, снижая его характеристики и вызывая гниение древесины.
Чёткое соблюдение технических норм при установке, включая отступ от горючих материалов и использование сертифицированных проходных элементов, обеспечивает безопасную эксплуатацию и долговечность всей системы.

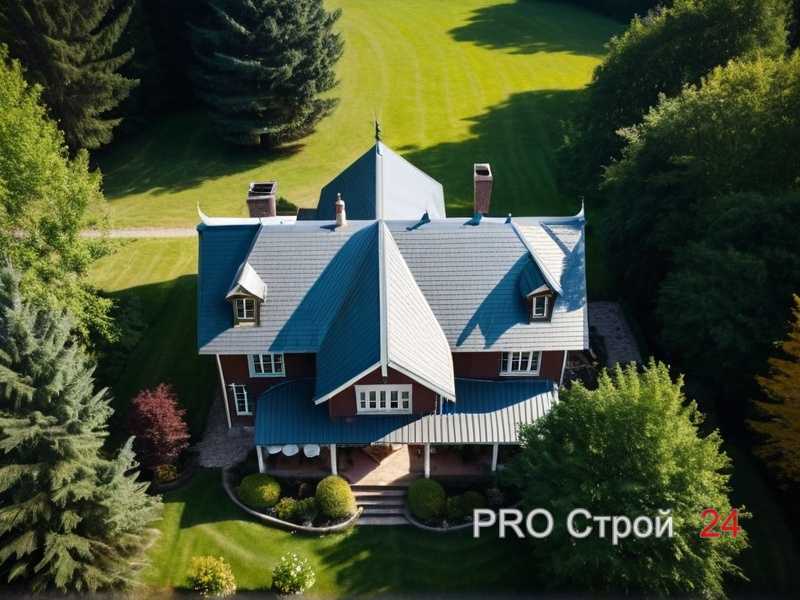

Выбор места выхода дымохода относительно конька крыши
Положение дымохода по отношению к коньку определяет стабильность тяги и уровень защиты от осадков. Наиболее надёжным считается размещение трубы ближе к коньку, что снижает риск образования завихрений и обратной тяги.
При выборе точки выхода следует учитывать несколько параметров:
- Минимальный отступ от конька составляет 0,5–1 м, что обеспечивает равномерное распределение тепла и минимизирует нагрузку на уплотнение в месте прохождения через кровлю.
- При выходе трубы на расстоянии более 1,5 м от конька её высота должна быть рассчитана так, чтобы срез находился выше линии, проведённой под углом 10° от горизонта относительно конька.
- Для скатных крыш с малым уклоном допускается установка дымохода в зоне конька, что упрощает герметизацию и повышает огнестойкость узла.
Особое внимание требуется уплотнению проходного узла. Используются огнестойкие материалы с допустимым температурным пределом не ниже 1000 °C. Дополнительный защитный короб или металлический фартук позволяет снизить риск перегрева кровельного покрытия.
Организация вентиляции вокруг шахты препятствует накоплению конденсата и улучшает долговечность конструкции. Для этого предусматривают зазор между трубой и кровлей, оставляя вентиляционные каналы для отвода влаги и циркуляции воздуха.
Оптимальный угол и вертикальность установки трубы
При установке дымохода необходимо строго контролировать угол отклонения трубы от вертикали. Допустимое значение не должно превышать 30°, так как большее смещение снижает тягу и усложняет вентиляцию. Прямолинейное направление движения газов обеспечивает стабильную работу отопительного оборудования и уменьшает вероятность образования конденсата.
Для прохождения через перекрытия и крышу требуется выдерживать правильный отступ от горючих конструкций. Минимальное расстояние зависит от материала трубы и варьируется от 250 до 500 мм. При меньшем зазоре необходимо использовать теплоизоляцию с высокой огнестойкостью.
Особое внимание уделяется герметизации стыков и точек прохода. Неплотное соединение способно привести к утечке угарного газа и разрушению кровельного покрытия. Для уплотнения применяются жаростойкие манжеты и мастики, сохраняющие эластичность при нагреве.
| Параметр | Рекомендация |
| Максимальный угол отклонения | Не более 30° |
| Отступ от деревянных элементов | 250–500 мм |
| Материал для герметизации | Жаростойкие манжеты, термостойкая мастика |
| Требование к огнестойкости | Соответствие классу не ниже EI 60 |
Соблюдение вертикальности и оптимального угла установки не только повышает долговечность дымохода, но и гарантирует безопасную эксплуатацию отопительной системы при любых температурных нагрузках.
Подбор проходного узла для конкретного типа кровли
При выборе проходного узла необходимо учитывать конструкцию кровельного покрытия и параметры дымоходной трубы. Для мягкой черепицы применяются модели с широким фартуком, обеспечивающим плотное уплотнение и герметизацию по всей площади примыкания. На металлочерепице используется узел с профилированной основой, повторяющей рельеф листа и исключающей зазоры.
Для фальцевой кровли применяют проходные элементы с эластичной юбкой, позволяющей компенсировать температурные подвижки и обеспечивать надежную герметизацию. При работе с шифером требуется дополнительный отступ от волн, чтобы уплотнение прилегало к поверхности равномерно, без перегибов и пустот.
Влияние вентиляции и размеров отступа
Правильный подбор проходного узла учитывает не только тип кровли, но и требования к вентиляции. Наличие воздушного зазора между трубой и конструкциями крыши предотвращает перегрев и способствует отводу влаги. Минимальный отступ регулируется противопожарными нормами и зависит от материала перекрытий.
Грамотно выбранный проходной узел исключает протечки, повышает огнестойкость кровельного узла и продлевает срок службы всей системы дымоудаления.
Теплоизоляция дымохода в зоне прохождения через перекрытия
Герметизация стыков выполняется термостойкими мастиками или металлическими фланцами с уплотнением. Такая обработка предотвращает утечку дымовых газов и повышает долговечность соединений. При этом важно не допускать полного перекрытия воздушного зазора, чтобы сохранялась вентиляция конструкции и не происходило накопление влаги в зоне контакта с перекрытием.
Рекомендации по монтажу
1. Устанавливать специальный проходной узел с заводской теплоизоляцией, который гарантирует правильный отступ и надежную огнестойкость.
2. Использовать негорючие прокладки и металлические экраны для защиты деревянных балок.
3. Обеспечить циркуляцию воздуха в зоне прохода за счет вентиляции, что исключает перегрев и конденсат.
4. Контролировать плотность герметизации в местах соединений, чтобы исключить прорыв дыма и снизить риск возгорания.
Грамотно выполненная теплоизоляция обеспечивает безопасную эксплуатацию дымохода и продлевает срок службы перекрытий без повреждений и деформаций.
Гидроизоляция примыканий для защиты от протечек
Надежная гидроизоляция в месте прохождения дымохода через кровлю устраняет риск попадания влаги в утеплитель и деревянные элементы конструкции. Для этого используется комбинированное решение: уплотнение стыка при помощи эластичных материалов и герметизация швов термостойкими составами. Особое внимание уделяется зоне примыкания фартука к трубе и кровельному покрытию.
Практические рекомендации
1. Перед установкой тщательно очистить поверхность от пыли и влаги.
2. Для уплотнение стыка использовать манжеты или мастики, рассчитанные на высокие температуры.
3. Герметизация должна выполняться в два слоя: первый – основное уплотнение, второй – защитный контур.
4. Проверить наличие вентиляция в зоне примыканий для исключения скапливания влаги.
5. Контролировать состояние гидроизоляции минимум раз в два сезона.
Такая технология повышает надежность узла прохода, продлевает срок службы кровли и защищает конструкцию от скрытых повреждений.
Выбор высоты трубы для стабильной тяги
Высота дымовой трубы напрямую влияет на тягу и безопасность работы отопительного оборудования. При недостаточной высоте возможно образование обратной тяги, что приводит к проникновению продуктов сгорания в помещение. Излишне высокая труба увеличивает сопротивление и снижает стабильность работы системы.
Практические рекомендации
- Соблюдать минимальный отступ трубы от горючих конструкций, обеспечивая огнестойкость и вентиляция вокруг канала.
- Применять уплотнение и герметизация в зоне прохода через кровлю, чтобы исключить утечку дымовых газов и проникновение влаги.
- Избегать слишком резких изменений высоты, так как это нарушает равномерность тяги.
- При проектировании учитывать ветровую нагрузку: низкая труба за преградой (например, за фронтоном или более высоким зданием) будет создавать завихрения и обратное давление.
- Для котлов с турбонаддувом требования по высоте могут быть снижены, но уплотнение и защита примыканий обязательны.
Точная высота трубы подбирается исходя из характеристик отопительного прибора, типа топлива и конструктивных особенностей кровли. Соблюдение этих норм обеспечивает стабильную работу оборудования и надежную защиту жилого пространства.
Использование огнестойких материалов в узле прохода
Применение материалов с подтверждённой огнестойкостью в зоне прохода дымохода через крышу снижает риск возгорания и повреждения строительных конструкций. Для обрамления отверстия используют негорючие плиты на основе базальтового волокна, которые выдерживают температуру свыше 1000 °C и не выделяют токсичных веществ.
Особое внимание следует уделять уплотнению стыков между трубой и перекрытием. Уплотнение выполняется термостойкими шнурами или жгутами, которые сохраняют форму при нагреве и препятствуют проникновению искр в зазор. После этого применяется герметизация жаростойким составом, выдерживающим длительное воздействие высоких температур.
Для сохранения правильной работы дымохода необходимо предусматривать вентиляцию узла прохода. Она обеспечивает охлаждение наружных поверхностей трубы и уменьшает вероятность перегрева кровельных материалов. В конструкции оставляют технологический отступ, заполненный огнестойкой изоляцией, что повышает пожаробезопасность и одновременно сохраняет стабильность тяги.
Использование комбинированных решений – огнестойкие плиты, уплотнение жаростойким шнуром и герметизация специализированным составом – создаёт долговечный узел, который соответствует требованиям безопасности и строительных норм.
Обслуживание и проверка герметичности после монтажа
После завершения установки дымохода необходимо провести контроль всех зон примыкания. Особое внимание уделяют участкам прохода через крышу, где выполнялось уплотнение и герметизация. Проверка выполняется визуально и с применением специализированных средств: например, нанесение мыльного раствора на стыки помогает выявить даже минимальные утечки.
При осмотре важно контролировать отступ от горючих конструкций и оценивать состояние теплоизоляционных элементов. Если материал просел или потерял огнестойкость, это может привести к перегреву кровельного пирога. Замена выполняется только сертифицированными вставками и прокладками.
Регулярный контроль и обслуживание
Минимум дважды в год рекомендуется проверять не только герметизацию, но и состояние вентиляции вокруг узла прохода. При скоплении конденсата или образовании наледи герметик теряет свои свойства. В таких случаях выполняют повторное уплотнение или полную замену соединительных материалов.
Также следует отслеживать целостность металлического фартука и уплотнительных лент. Любые трещины или зазоры приводят к протечкам и разрушению конструкции. При обнаружении дефектов их устраняют незамедлительно, иначе потребуется более дорогостоящий ремонт кровли.
Практические рекомендации
Использование термостойких герметиков значительно повышает срок службы узла. Дополнительная обработка антикоррозийными составами металлических деталей предотвращает появление ржавчины. Для продления ресурса конструкции допускается установка дополнительного защитного кожуха, который снижает нагрузку на уплотнение и герметизацию при ветровых и снеговых нагрузках.
